Radios DJI

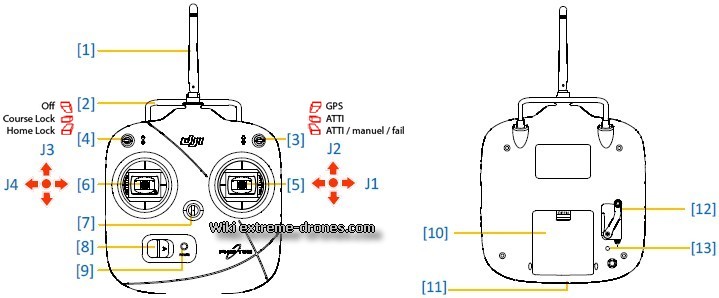

• [1]Antenne
• [2]Poignée
• [3]bouton 3-Positions S1
• [4]bouton 3-Positions S2
• [5]Joystick1（J1;J2）
• [6]Joystick2（J3;J4）
• [7]Boucle d'attache de harnais
• [8]Bouton d'alimentation
• [9]Indicateur de marche
• [10]compartiment pour les piles
• [11]Micro-USB Port
• [12]Slider de contrôle du pitch nacelle

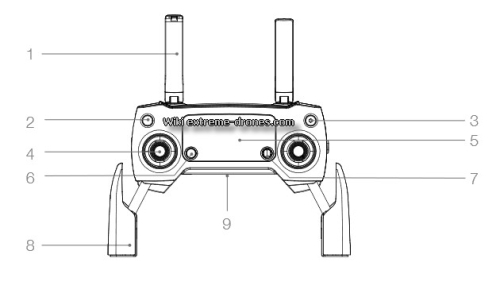

• 1. Antennes

Transmet les signaux vidéo et de contrôle de l'appareil.

• 2. Bouton RTH

Maintenez ce bouton enfoncé pour activer la fonction RTH (Return to Home). Appuyez à nouveau pour annuler la procédure RTH.

• 3. Bouton d'alimentation

Permet d'allumer ou d'éteindre la radiocommande.

• 4. Manche de contrôle

Contrôle l'orientation et les mouvements de l'appareil.

• 5. Écran LCD

Indique l'état du système de la radiocommande et de l'appareil.

• 6. Bouton Pause de la fonction Vol

Appuyez une fois pour effectuer un freinage d'urgence.

• 7. Bouton 5D * Liste à puce

La configuration par défaut est illustrée ci-dessous. Définissez ces valeurs en fonction de vos préférences dans l'application DJI GO 4. Gauche : zoom avant Droite : zoom arrière Haut : nacelle vers l'avant Bas : nacelle vers le bas Appuyer sur le bouton : affiche le menu de vol intelligent DJI GO 4.

• 8. Bride pour appareil mobile

Fixe votre appareil mobile à la radiocommande.

• 9. Port USB

Branchez l'appareil mobile pour exécuter l'application DJI GO 4.
